Kalibrier-Schwingprüfanlagen 100 N bis 800 N

Kalibriershaker mit 800 N Nennkraft

  • für die Kalibrierung von Messaufnehmern
  • Keramik-Schwingsystem
  • sehr hoher nutzbarer Frequenzbereich bis 25 kHz
  • spezielles Führungssystem

Kalibrier-Schwingprüfanlage TV 51110-C (Nennkraft 100 N)

Nennkraft Sinuspk/RauschenRMS: 100/50 N
Frequenzbereich: 10 – 25000 Hz
Hauptresonanzfrequenz: >25000 Hz
Max. Schwingweg Pk-Pk: 4 mm
Max. Beschleunigung Sinus/Rauschen: 25/12 g
Gesamtmasse Schwingerreger mit Gestell: 33 kg
Abmessungen Schwingerreger BxHxT: 200 x 265 x 200 mm
Armaturdurchmesser: 54 mm
Max. Leistungsaufnahme: 80 VA

Datenblatt TV 51110-C (Nennkraft 100 N)



Kalibrier-Schwingprüfanlage TV 51110-AC (Nennkraft 100 N)

Spezielle Luftlagerung

Nennkraft Sinuspk/RauschenRMS: 100/50 N
Frequenzbereich: 1 – 20000 Hz
Hauptresonanzfrequenz: >19000 Hz
Max. Schwingweg Pk-Pk: 25,4 mm
Max. Beschleunigung Sinus/Rauschen: 17/8 g
Gesamtmasse Schwingerreger mit Gestell: 18 kg
Abmessungen Schwingerreger BxHxT: 210 x 258 x 176 mm
Armaturdurchmesser: 50 mm
Max. Leistungsaufnahme: 350 VA
Datenblatt TV 51110-AC (Nennkraft 100 N)

Kalibrier-Schwingprüfanlage TV 51120-C (Nennkraft 200 N)

Nennkraft Sinuspk/RauschenRMS: 200/100 N
Frequenzbereich: 10 – 25000 Hz
Hauptresonanzfrequenz: >25000 Hz
Max. Schwingweg Pk-Pk: 4 mm
Max. Beschleunigung Sinus/Rauschen: 51/25 g
Gesamtmasse Schwingerreger mit Gestell: 42 kg
Abmessungen Schwingerreger BxHxT: 200 x 265 x 200 mm
Armaturdurchmesser: 54 mm
Max. Leistungsaufnahme Verstärker/Gebläse: 350/460 VA
Datenblatt TV 51120-C (Nennkraft 200 N)

Kalibrier-Schwingprüfanlage TV 51140-C (Nennkraft 400 N)

Nennkraft Sinuspk/RauschenRMS: 400/200 N
Frequenzbereich: 10 – 20000 Hz
Hauptresonanzfrequenz: >19000 Hz
Max. Schwingweg Pk-Pk: 4 mm
Max. Beschleunigung Sinus/Rauschen: 68/34 g
Gesamtmasse Schwingerreger mit Gestell: 21 kg
Abmessungen Schwingerreger BxHxT: 200 x 175 x 200 mm
Armaturdurchmesser: 54 mm
Max. Leistungsaufnahme Verstärker/Gebläse: 2,7/1,4 kVA
Datenblatt TV 51140-C (Nennkraft 400 N)

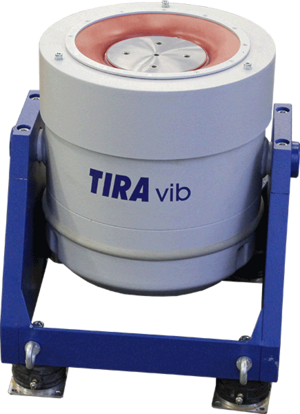

Kalibrier-Schwingprüfanlage TV 5220-C (Nennkraft 800 N)

Nennkraft Sinuspk/RauschenRMS: 800/400 N
Frequenzbereich: 1 – 20000 Hz
Hauptresonanzfrequenz: >13000 Hz
Max. Schwingweg Pk-Pk: 25,4 mm
Max. Beschleunigung Sinus/Rauschen: 60/30 g
Gesamtmasse Schwingerreger mit Gestell: 110 kg
Abmessungen Schwingerreger BxHxT: 396 x 454 x 400 mm
Armaturdurchmesser: 130 mm
Max. Leistungsaufnahme Verstärker/Gebläse: 2,7/2,5 kVA
Datenblatt TV 5220-C (Nennkraft 800 N)
