Schwingprüfanlagen 1000 N bis 2700 N

  • konstruiert für Langzeitbetrieb
  • minimaler Wartungsaufwand
  • hohe Querschwingungsfestigkeit
  • drehbar gelagert in einem robusten Gestell mit Schwingungsisolatoren
  • automatische Mittenzentrierung der Armatur
  • pneumatische oder elektronische Lastkompensation für hohe Prüflingsmassen
  • LS-Schwingerreger mit bis zu 45 mm Schwingweg und elektronischer Nullpunktregelung mit einstellbarer Steifigkeit
  • optionale Gegenfeldspule zur Reduzierung des magnetischen Streufelds
  • multiple Sicherheitsvorrichtungen
  • Grobfiltereinheit
  • Squeak&Rattle Option (geräuscharmer Betrieb ohne Gebläse)
  • Wheels&Rails Option (Schwingerreger auf Schienen verfahrbar)

Login

Benutzeranmeldung

Geben Sie Ihren Benutzernamen und Ihr Passwort ein, um sich an der Website anzumelden. Nach dem Login werden weitere Inhalte freigeschaltet.

Kennwort vergessen?

Hier können Sie sich registrieren. Sign up here.

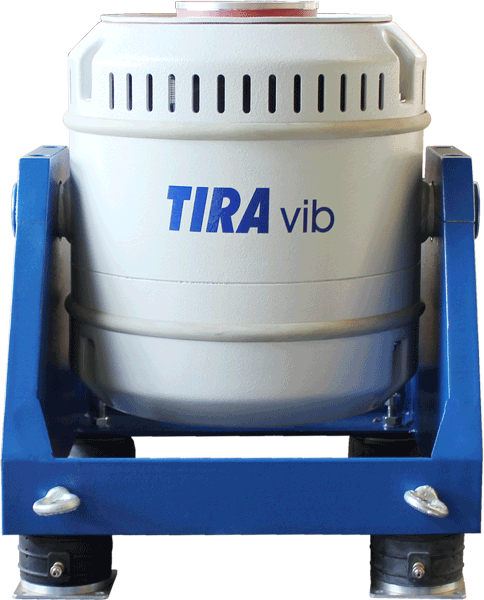

Schwingprüfanlage TV 5220-120 (Nennkraft 1000 N)

Nennkraft Sinuspk/RauschenRMS/Schockpk:1000/650/1300 N
Frequenzbereich:2 – 7000 Hz
Hauptresonanzfrequenz:> 5000 Hz
Max. Schwingweg Pk-Pk:25,4 mm
Max. Beschleunigung Sinus/Rauschen/Schock:60/40/79 g
Gewicht Schwingerreger mit Gestell:122 kg
Abmessungen Schwingerreger BxHxT:396 x 473 x 400 mm
Armaturdurchmesser:120 mm
Max. Leistungsaufnahme inkl. Gebläse:3,8 kVA

Schwingprüfanlage TV 5220/LS-120 (Nennkraft 1000 N)

Nennkraft Sinuspk/RauschenRMS/Schockpk:1000/650/1300 N
Frequenzbereich:2 – 7000 Hz
Hauptresonanzfrequenz:>5000 Hz
Max. Schwingweg Pk-Pk:45 mm
Max. Beschleunigung Sinus/Rauschen/Schock:60/40/79 g
Gewicht Schwingerreger mit Gestell:122 kg
Abmessungen Schwingerreger BxHxT:396 x 499 x 400 mm
Armaturdurchmesser:120 mm
Max. Leistungsaufnahme inkl. Gebläse:3,9 kVA

Schwingprüfanlage TV 50303-120 (Nennkraft 2000 N)

Nennkraft Sinuspk/RauschenRMS/Schockpk:2000/1000/4000 N
Frequenzbereich:2 – 4000 Hz
Hauptresonanzfrequenz:> 4000 Hz
Max. Schwingweg Pk-Pk:25,4 mm
Max. Beschleunigung Sinus/Rauschen/Schock:80/40/160 g
Gewicht Schwingerreger mit Gestell:280 kg
Abmessungen Schwingerreger BxHxT:508 x 565 x 600 mm
Armaturdurchmesser:120 mm
Max. Leistungsaufnahme inkl. Gebläse:5 kVA

Schwingprüfanlage TV 50303/LS-120 (Nennkraft 2000 N)

Nennkraft Sinuspk/RauschenRMS/Schockpk:2000/1000/4000 N
Frequenzbereich:2 – 4000 Hz
Hauptresonanzfrequenz:> 3700 Hz
Max. Schwingweg Pk-Pk:45 mm
Max. Beschleunigung Sinus/Rauschen/Schock:72/36/144 g
Gewicht Schwingerreger mit Gestell:280 kg
Abmessungen Schwingerreger BxHxT:508 x 591 x 600 mm
Armaturdurchmesser:120 mm
Max. Leistungsaufnahme inkl. Gebläse:5 kVA

Schwingprüfanlage TV 50350-120 (Nennkraft 2700 N)

Nennkraft Sinuspk/RauschenRMS/Schockpk:2700/2000/6000 N
Frequenzbereich:2 – 4000 Hz
Hauptresonanzfrequenz:> 4000 Hz
Max. Schwingweg Pk-Pk:25,4 mm
Max. Beschleunigung Sinus/Rauschen/Schock:110/81/163 g
Gewicht Schwingerreger mit Gestell:280 kg
Abmessungen Schwingerreger BxHxT:508 x 565 x 600 mm
Armaturdurchmesser:120 mm
Max. Leistungsaufnahme inkl. Gebläse:6 kVA

Schwingprüfanlage TV 50350/LS-120 (Nennkraft 2700 N)

Nennkraft Sinuspk/RauschenRMS/Schockpk:2700/2000/6000 N
Frequenzbereich:2 – 4000 Hz
Hauptresonanzfrequenz:> 3700 Hz
Max. Schwingweg Pk-Pk:45 mm
Max. Beschleunigung Sinus/Rauschen/Schock:98/73/148 g
Gewicht Schwingerreger mit Gestell:280 kg
Abmessungen Schwingerreger BxHxT:508 x 591 x 600 mm
Armaturdurchmesser:120 mm
Max. Leistungsaufnahme inkl. Gebläse:6 kVA
