Ölfilm geführte Gleittische

15 kN Shaker + Gleittisch 610x610 mm

Wachsende Anforderungen in der Schwingungsprüfung erfordern zusätzliche Gleittischsysteme, die auch Prüfungen großer und schwerer Testobjekte in Einbaulage in horizontaler Richtung ermöglichen. Die Monobase-Konstruktion gewährleistet eine schnelle und präzise Ausrichtung und Ankopplung des Schwingerregers an den Gleittisch. Shaker und Gleitplatte sind in einem gemeinsamen Gestell gelagert.

Der TIRA-Monobase Gleittisch ist in verschiedenen Ausführungen erhältlich:

  • Index XS: für Schwingerreger: TV 5220, TV 54216
  • Index S: für Schwingerreger: TV 50350
  • Index SM: für Schwingerreger: TV 55240
  • Index M: für Schwingerreger: TV 56280
  • Index L: für Schwingerreger: TV 51010, TV 57315
  • Index XL: für Schwingerreger: TV 59322, TV 59327, TV 59335
  • Index XXL: für Schwingerreger: TV 59349 - TV 59412
  • Index XXXL: für Schwingerreger: TV 59413, TV 59416, TV 59420
  • Index LX: für Schwingerreger: TV 59430

Modelle XXXL und LX auf Anfrage.

Die Ölfilmgleittische bestehen aus einer präzisionsgeschliffenen und geläppten Natur-Granitplatte auf der eine Magnesiumplatte auf einem Ölfilm gleitet. 4 Linearführungen gewährleisten die Seitenführung der Gleitplatte und minimieren Querschwingungen.

Besondere Merkmale:

  • Integrierte Ölwanne
  • Berührungslose Schwingwegüberwachung (nur mit AIT-System)
  • Bis 100 mm Schwingweg möglich (mit entsprechendem Schwingerreger)

Gleittisch TGT MO 12 (Aufspannfläche 305 x 305 mm)

Modell XS
Masse Gleitplatte: 8,5 kg
Max. Prüfobjektmasse: 100 kg
Abmessungen Modell XS (LxBxH): 950 x 600 x 550 mm
Abmessungen Modell S (LxBxH): 1150 x 750 x 750 mm
Abmessungen Modell SM (LxBxH): 1500 x 1050 x 900 mm
Abmessungen Modell M (LxBxH): 1500 x 1050 x 900 mm

Gleittisch TGT MO 18 (Aufspannfläche 458 x 458 mm)

Modell S
Masse Gleitplatte: 18 kg
Max. Prüfobjektmasse: 300 kg
Abmessungen Modell XS (LxBxH): 1250 x 650 x 550 mm
Abmessungen Modell S (LxBxH): 1350 x 950 x 750 mm
Abmessungen Modell SM (LxBxH): 1600 x 1050 x 900 mm
Abmessungen Modell M (LxBxH): 1700 x 1100 x 900 mm
Abmessungen Modell L (LxBxH): 1600 x 1200 x 950 mm

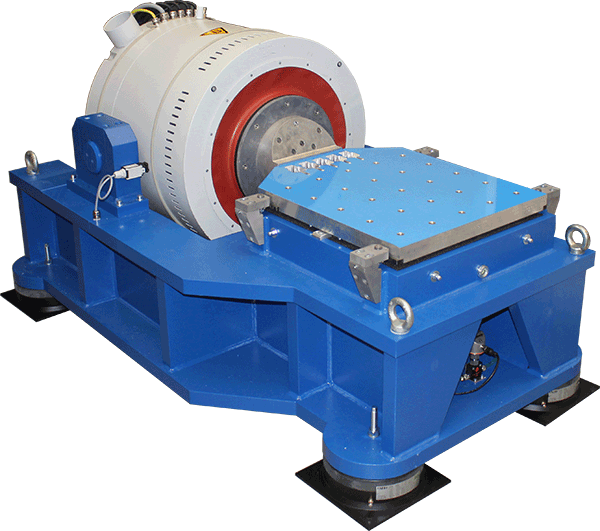

Gleittisch TGT MO 20 (Aufspannfläche 508 x 508 mm)

Modell S
Modell L
Masse Gleitplatte: 22 kg
Max. Prüfobjektmasse: 400 kg
Abmessungen Modell XS (LxBxH): 1350 x 700 x 550 mm
Abmessungen Modell S (LxBxH): 1350 x 850 x 750 mm
Abmessungen Modell SM (LxBxH): 1650 x 1100 x 900 mm
Abmessungen Modell M (LxBxH): 1650 x 1100 x 900 mm
Abmessungen Modell L (LxBxH): 1700 x 1200 x 950 mm
Abmessungen Modell XL (LxBxH): 2050 x 1350 x 1200 mm

Gleittisch TGT MO 24 (Aufspannfläche 610 x 610 mm)

Modell M
Masse Gleitplatte: 31 kg
Max. Prüfobjektmasse: 550 kg
Abmessungen Modell S (LxBxH): 1500 x 950 x 750 mm
Abmessungen Modell SM (LxBxH): 1800 x 1100 x 900 mm
Abmessungen Modell M (LxBxH): 1800 x 1100 x 900 mm
Abmessungen Modell L (LxBxH): 1800 x 1250 x 950 mm
Abmessungen Modell XL (LxBxH): 2150 x 1600 x 1250 mm

Gleittisch TGT MO 30 (Aufspannfläche 762 x 762 mm)

Modell XL
Masse Gleitplatte: 47 kg
Max. Prüfobjektmasse: 1000 kg
Abmessungen Modell M (LxBxH): 1950 x 1100 x 900 mm
Abmessungen Modell L (LxBxH): 1 950 x 1100 x 950 mm
Abmessungen Modell XL (LxBxH): 2500 x 1400 x 1250 mm

Gleittisch TGT MO 36 (Aufspannfläche 915 x 915 mm)

Masse Gleitplatte:80,5 kg
Max. Prüfobjektmasse:1750 kg
Abmessungen Modell L (LxBxH):2050 x 1250 x 1000 mm
Abmessungen Modell XL (LxBxH):2300 x 1600 x 1250 mm
Abmessungen Modell XXL (LxBxH):2700 x 2000 x 1600 mm

Gleittisch TGT MO 39 (Aufspannfläche 991 x 991 mm)

Masse Gleitplatte:100 kg
Max. Prüfobjektmasse:2200 kg
Abmessungen Modell L (LxBxH):2150 x 1750 x 1000 mm
Abmessungen Modell XL (LxBxH):2450 x 1650 x 1250 mm
Abmessungen Modell XXL (LxBxH):2800 x 2000 x 1600 mm

Gleittisch TGT MO 48 (Aufspannfläche 1200 x 1200 mm)

Masse Gleitplatte: 142 kg
Max. Prüfobjektmasse: 2400 kg
Abmessungen Modell L (LxBxH): 2200 x 1800 x 1000 mm
Abmessungen Modell XL (LxBxH): 2700 x 1600 x 1250 mm
Abmessungen Modell XXL (LxBxH): 3000 x 1950 x 1500 mm

Gleittisch TGT MO 60 (Aufspannfläche 1500 x 1500 mm)

Modell XXL (55 kN Shaker)
Modell XXL (125 kN Shaker, wassergekühlt)
Masse Gleitplatte: 243 kg
Max. Prüfobjektmasse: 3500 kg
Abmessungen Modell L (LxBxH): 2850 x 1800 x 1000 mm
Abmessungen Modell XL (LxBxH): 3050 x 1800 x 1200 mm
Abmessungen Modell XXL (LxBxH): 3150 x 1700 x 1400 mm

Gleittisch TGT MO 70 (Aufspannfläche 1800 x 1800 mm)

Masse Gleitplatte:302 kg
Max. Prüfobjektmasse:4000 kg
Abmessungen Modell L (LxBxH):3150 x 2100 x 1000 mm
Abmessungen Modell XL (LxBxH):3250 x 2100 x 1200 mm
Abmessungen Modell XXL (LxBxH):3450 x 2000 x 1400 mm

Gleittisch TGT MO 78 (Aufspannfläche 2000 x 2000 mm)

Masse Gleitplatte:390 kg
Max. Prüfobjektmasse:4500 kg
Abmessungen Modell XL (LxBxH):3550 x 2300 x 1400 mm
Abmessungen Modell XXL (LxBxH):3650 x 2300 x 1400 mm
