Induktionsring-Schwingprüfanlagen 140 kN

Induktionsringschwingerreger mit Nennkraft 140 kN
Induktionsringschwingerreger mit Nennkraft 140 kN

Induktionsringschwingerreger arbeiten mit einer Vollmetal-Schwingspule mit einer einzelnen Windung, in welcher durch umgebende statische Spulen eine Wechselspannung induziert wird und somit die Schwingspule in Bewegung versetzt. Die Kühlung erfolgt durch eine kombinierte Wasser-/Luftkühlung. Die externe Kühleinheit liefert auch das Schmiermittel für die hydrostatischen Lager, welche eine reibungsfreie Lagerung der
Schwingarmatur ermöglichen.

Vorteile von Induktionsschwingerregern:

  • Keine Stromverbindung zur Schwingarmatur notwendig -> Geringere Fehleranfälligkeit
  • Hohe mechanische Festigkeit der Schwingspule -> Stark reduzierter Wartungsaufwand
  • Hohe Beschleunigungswerte
  • Hohe Resonanzfrequenz der Schwingarmatur

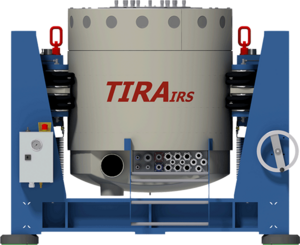

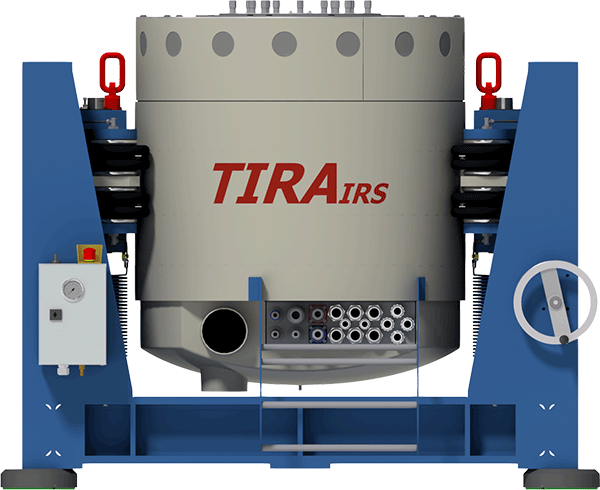

Induktionsring-Schwingprüfanlage TV 69440/AIT-480-IRS-210

Nennkraft Sinuspk/RauschenRMS/Schockpk 140000/130000/420000 N
Frequenzbereich: 5 – 3000 Hz
Hauptresonanzfrequenz 2400 Hz
Max. Schwingweg Sinus/Rauschen/Schock Pk-Pk: 63,5/63,5/76,2 mm
Max. Beschleunigung Sinus/Rauschen: 200/180 g
Max. Beschleunigung Schock (bei Nutzlast) 3 ms: 300 g (35 kg)
6 ms: 100 g (230 kg)
11 ms: 100 g (80 kg)
Gesamtmasse Schwingerreger: 5300 kg
Abmessungen Schwingerreger BxHxT: 1775 x 1451 x 1251 mm
Armaturdurchmesser: 480 mm
Max. Leistungsaufnahme Verstärker inkl. Kühleinheit/Feldversorgung: 60/40 kVA
Datenblatt TV 69440/AIT-480-IRS-210

Induktionsring-Schwingprüfanlage TV 69440/AIT-480-IRS-315

Nennkraft Sinuspk/RauschenRMS/Schockpk 140000/130000/420000 N
Frequenzbereich: 5 – 3000 Hz
Hauptresonanzfrequenz 2400 Hz
Max. Schwingweg Sinus/Rauschen/Schock Pk-Pk: 63,5/63,5/76,2 mm
Max. Beschleunigung Sinus/Rauschen: 200/180 g
Max. Beschleunigung Schock (bei Nutzlast) 3 ms: 300 g (60 kg)
6 ms: 100 g (240 kg)
11 ms: 100 g (300 kg)
Gesamtmasse Schwingerreger: 5300 kg
Abmessungen Schwingerreger BxHxT: 1775 x 1451 x 1251 mm
Armaturdurchmesser: 480 mm
Max. Leistungsaufnahme Verstärker inkl. Kühleinheit/Feldversorgung: 285/40 kVA
Datenblatt TV 69440/AIT-480-IRS-315

Induktionsring-Schwingprüfanlage TV 69440/AIT-480-IRS-402

Nennkraft Sinuspk/RauschenRMS/Schockpk 140000/130000/420000 N
Frequenzbereich: 5 – 3000 Hz
Hauptresonanzfrequenz 2400 Hz
Max. Schwingweg Sinus/Rauschen/Schock Pk-Pk: 63,5/63,5/76,2 mm
Max. Beschleunigung Sinus/Rauschen: 200/180 g
Max. Beschleunigung Schock (bei Nutzlast) 3 ms: 300 g (95 kg)
6 ms: 100 g (240 kg)
11 ms: 100 g (350 kg)
Gesamtmasse Schwingerreger: 5300 kg
Abmessungen Schwingerreger BxHxT: 1775 x 1451 x 1251 mm
Armaturdurchmesser: 480 mm
Max. Leistungsaufnahme Verstärker inkl. Kühleinheit/Feldversorgung: 370/40 kVA
Datenblatt TV 69440/AIT-480-IRS-402
